Xiaomi Mi 11 Teardown revela câmeras em forma de L, bateria e muito mais

Outro dia, é apenas mais um vídeo de desmontagem de um smartphone? Bem não. O Xiaomi Mi 11 lançado ontem é o primeiro smartphone do mundo com Snapdragon 888 SoC. Portanto, vamos nos aprofundar para ver o que a Xiaomi guardou para nós.

Antes de desmontá-lo, vejamos o que vem dentro da caixa. Abrindo-o tem documentação e o próprio Mi 11 . Como todos sabemos, o Mi 11 não vem com um adaptador embutido. No entanto, a Xiaomi é gentil o suficiente para lhe dar a opção de obter um carregador GaN de 55W gratuito (tempo limitado).

Continuando, o dispositivo em teste é uma edição de couro roxo fumê. O vídeo da AIO Technology (via GSMArena ) começa com um teste de arranhão para saber mais sobre a resistência do Corning Gorilla Glass Victus . Surpreendentemente, a Xiaomi pré-instala um protetor de tela no Mi 11, apesar de garantir uma resistência 2x melhorada a riscos.

Painel traseiro, visor

Embora a tela sobreviva às teclas e aos danos de lâminas afiadas, ela desiste da chave de fenda conforme vemos sulcos mais profundos em arranhões mais rígidos. Na parte inferior, está a bandeja do SIM que, de acordo com o vídeo, possui parte média externa e interna em metal, mas possui uma moldura de plástico.

Caso você não saiba, nenhuma das variantes do Mi 11 vem com uma classificação IP oficial . O couro Vegan flexível nesta edição se torna a cereja do bolo para fácil remoção. Abrindo-o, você pode ver os adesivos por todo o outro lado do painel traseiro, que é coberto com uma almofada de espuma. No interior, vemos os componentes dispostos horizontalmente em três seções.

Câmera, placa-mãe

A primeira parte mostra os módulos da câmera em forma de L dentro da caixa do Squircle. Esta é uma mudança drástica da faixa vertical do predecessor, o Mi 10 . Remover os parafusos (17-Total) e erguer o layout revela que o Flashlight é independente e se conecta à placa-mãe por meio de um cabo.

A parte posterior do layout da câmera também possui uma almofada de espuma para proteção. Movendo as braçadeiras de cabo, vemos o módulo inteiro (com 7 espumas de almofada na parte traseira) consistindo em uma bobina NFC, um pano condutor e uma bobina de carregamento sem fio (com camadas de dissipação de calor).

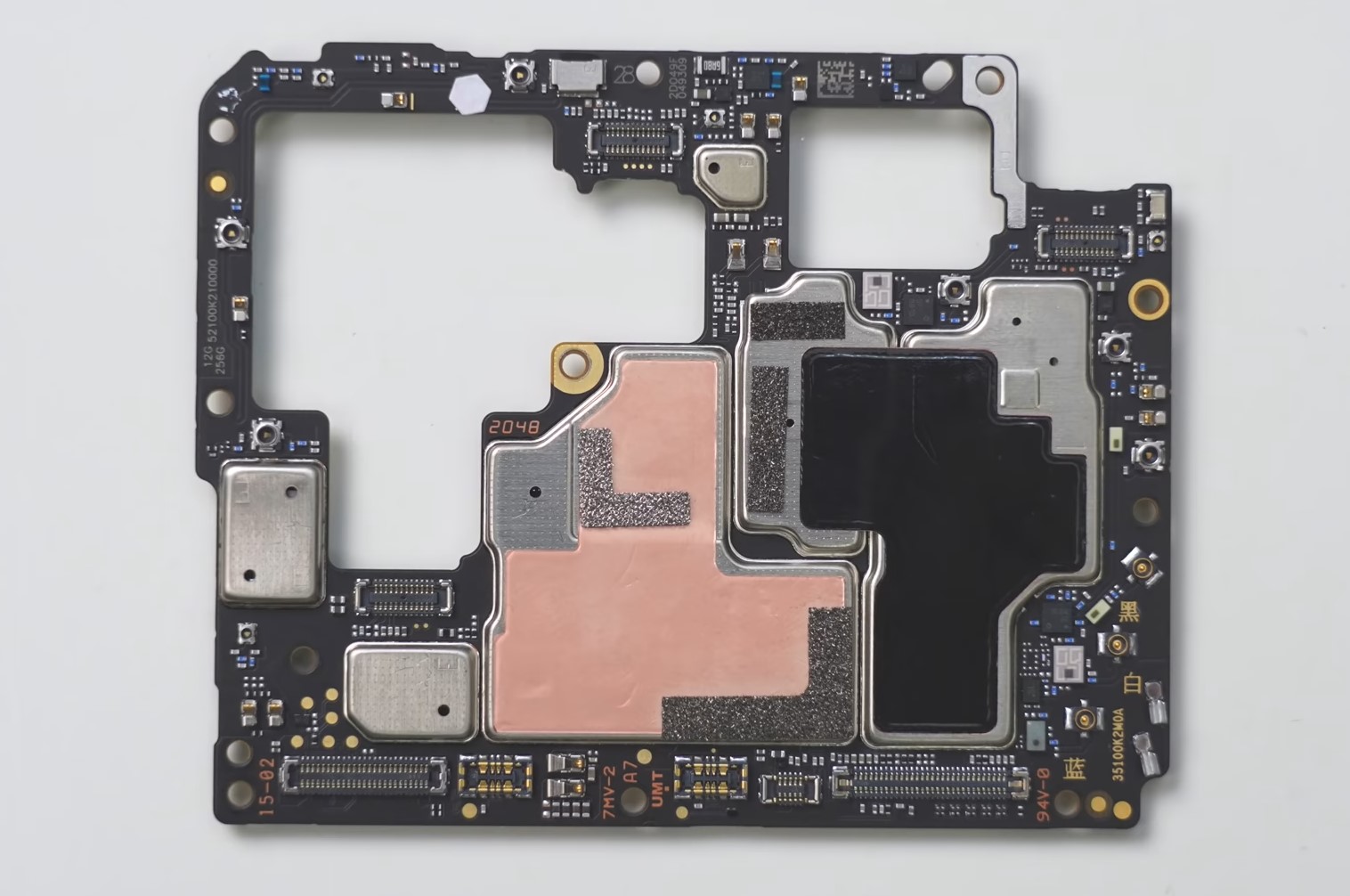

Remover isso mostra a placa-mãe e as câmeras. Depois de desconectar a bateria, a subplaca da placa-mãe, vemos que todo o módulo da câmera está fundido em uma única gaiola. A lente principal é uma Samsung ISOCELL HMX, enquanto as lentes ultralargas e macro são CMOS OV13B10 e Samsung S5K5E9 da OmniVision, respectivamente.1 de 2

Eles também têm folhas de cobre presas aos cabos como dissipador de calor. Falando nisso, a parte superior e inferior da placa-mãe também tem folhas de cobre para dissipação de calor e a parte prateada é a pasta térmica que é aplicada sobre o processador Snapdragon 888. Embaixo da placa, vemos o fone de ouvido Top que funciona como um alto-falante estéreo e outra placa VC para mais resfriamento.

Bateria, parte traseira

A parte inferior tem um gabinete igualmente bem construído ao redor dos componentes. Começando com a braçadeira que possui almofadas de espuma para prender os cabos, revela a parte com alto-falante (afinado por Harmon Kardon ), motor de vibração linear quadrada do eixo X, bandeja SIM, porta tipo C.1 de 3

Finalmente, a bateria de 4.600mAh e mid-frame. Duas abas de puxar seguram a bateria de polímero de íon de lítio BM4X que é feita pela Sunwoda Electronics Co Ltd. Depois disso, a remoção do quadro médio revela o sensor de impressão digital no display do Goodix, que também funciona como um sensor de frequência cardíaca.

Com informações Gizmochina
